Przykłady fotograficzne rozwiązań na Omedze regatowej - przymiarka do rozwiązań na naszym piwerzym egzemplarzu...
Do podpatrzenia.... rozwiązania w omedze regatowej... Tu akurat Stefana Cysdorfa
Przykłady Omegi sportowej wg Jana Chomicza
Zwróćcie uwagę na skrzynię mieczową
Jak rozwiązany jest odpływ z kokpitu... Zamknięte burty.. Na płetwie sterowej widać jarzmo - jakieś samodzielne rozwiązanie, dodatkowo nawiercane celem zmniejszenia wagi.

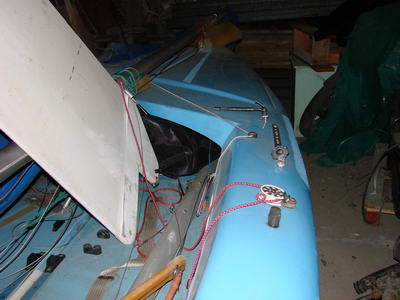

Rozmieszczenie szyn oraz miejsce zamontowania want (nie do końca zgodne z wcześniejszą relacją) - chyba słuszniejsze ze względu na pracę foka.

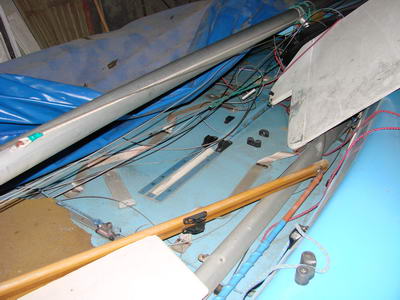

Rozmieszczenie piesków (knagi szczękowej) grota, klasyczne. Nie wiem do czego ma służyć ten bloczek pomiędzy szyną foka a pieskami grota. Jeśli do przejścia brasów spinakera to moim zdaniem powinny być praktycznie na rufie - co najmniej 2/3 długości jeśli nie na samym końcu.

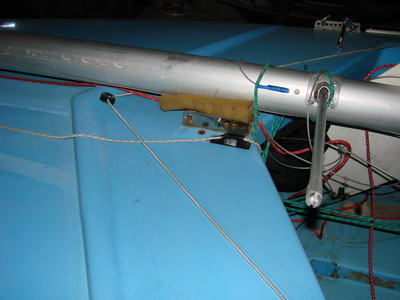

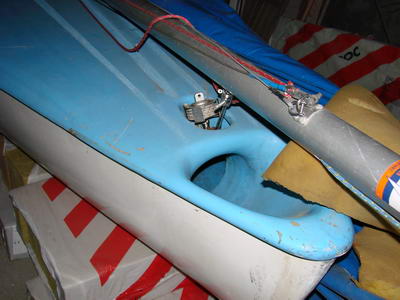

No schowek na spinaker wciągany kontrafałem aż pod pokład (woda z dziobu lecie po całym kokpicie). Na mocowaniu sztagu widać rolfok miekki. No to wejście to jest ręczna wyklejka po wycięciu standardowej części. Jak widać tu zrezygnowano z listw odbojowych.

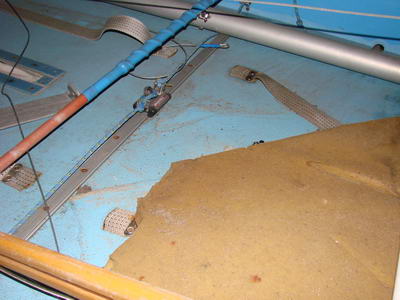

Montaż talii grota na wózku szotowym przytwierdzonym do drugiego dna.
Montaż pasów balastowych z ominięciem wózka szotowego.

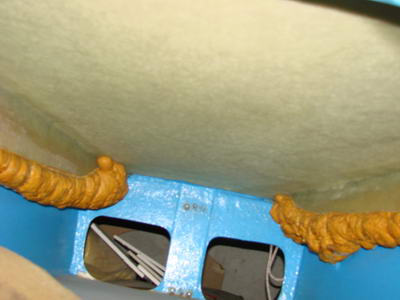

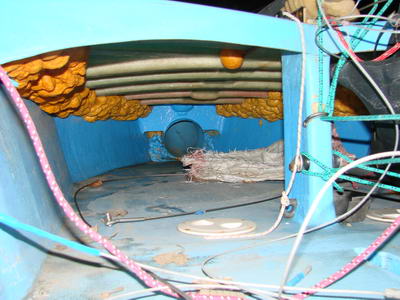

Wzmocnienia pokładu (rurka PCV)oblaminowana. Widać otwór od spinakera. Miejsce montażu masztu wzmocnione. Wywinięte zakończenia pokładu. Pianki to tu jest akurat niepotrzebnie tak dużo. Widać też luki inspekcyjne w dnie. Są też takie na całej burcie. Widoczne jest zamknięcie boków (jak w 470) - dodatkowe komory wypornościowe, brak wody po wywrotce i postawieniu (łatwiej też postawić bo mocno wystaje nad wodę po wywrotce - duża pływalność)
Tu z kolej pokład rufowy - brak wzmocnień. Jednak widać dziwną doklejkę która jest wypełniona pianką. Po co?

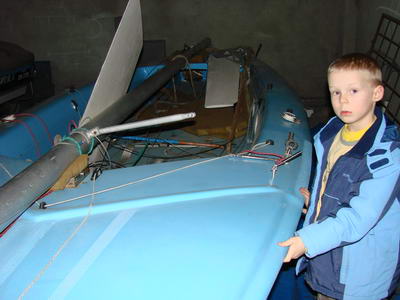

Na pokładzie przednim dodatkowe łamanie - wzmocnienie. U nas jest tylko falochron.
Miecz jak w 470 - niezgodny z przepisami klasowymi.

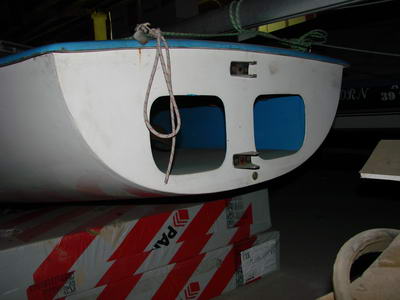

Otwarta pawęż oraz widoczny korek od komory wypornościowej - drugie dno.
Autorem zdjęć jest Dariusz Pobrucki.
